EIGRP
Es otro protocolo de enrutamiento dinámico también de vector distancia utilizado por los routers para conocer las demás redes existentes y escoger la mejor ruta por donde mandar los paquetes, pero este para definir la métrica toma otros aspectos en cuenta como son:
- Retraso
- Confiabilidad
- Ancho de banda
Mascara Wildcard
Consiste en cambiar de una mascara de subred todo 0 por 1 y viceversa.ejemplo:
Mascara de subred
11111111.11111111.00000000.00000000 (255.255.0.0)
Mascara wildcard
00000000.00000000.11111111.11111111 (0.0.255.255)
si pueden notar, todos los 1 se cambiaron a 0 y todos los 0 cambiaron a 1.
Calcular Métrica
Para calcular la métrica se debe realizar la siguiente formula:
M=(BW + DLY) X 256
BW: Banda Ancha
DLY: Retraso
Nota:
Los valores con los que se harán la formula, son los valores en común para todas las redes.
En una red se pueden manejar varias banda anchas y varios retrasos, se necesitan saber cual va a ser el valor en común para todas las redes, para ellos se hace la siguiente formula.
BW: 10^7
BW mínimo hacia el destino en kbps
DLY: Sumatoria de todos los DLY para llegar al destino
Calcular Métrica
Para calcular la métrica se debe realizar la siguiente formula:
M=(BW + DLY) X 256
BW: Banda Ancha
DLY: Retraso
Nota:
Los valores con los que se harán la formula, son los valores en común para todas las redes.
En una red se pueden manejar varias banda anchas y varios retrasos, se necesitan saber cual va a ser el valor en común para todas las redes, para ellos se hace la siguiente formula.
BW: 10^7
BW mínimo hacia el destino en kbps
DLY: Sumatoria de todos los DLY para llegar al destino
10
Teniendo estos valores ya es posible realizar la formula para sacar la métrica.
Teniendo estos valores ya es posible realizar la formula para sacar la métrica.
Tablas
EIGRP maneja 3 tablas:
Esta tabla contiene lo siguiente:
Sucesor: Router por donde se enviaran los paquetes hacia el destino.
Distancia Factible (FD): Métrica mas baja para llegar al destino.
Sucesor Factible (FS): Router con ruta de respaldo con destino a la misma red.
Distancia Notificada (RD): Es la distancia que hay para llegar al destino.
Distancia Factible (FD): Informa si otra ruta hacia el destino puede ser tomada como ruta de respaldo
EIGRP maneja 3 tablas:
- Tabla de Vecinos:
- Tabla de Topología:
- Tabla de Encaminamiento:
Esta tabla contiene lo siguiente:
Sucesor: Router por donde se enviaran los paquetes hacia el destino.
Distancia Factible (FD): Métrica mas baja para llegar al destino.
Sucesor Factible (FS): Router con ruta de respaldo con destino a la misma red.
Distancia Notificada (RD): Es la distancia que hay para llegar al destino.
Distancia Factible (FD): Informa si otra ruta hacia el destino puede ser tomada como ruta de respaldo
Configuración de una red con EIGRP

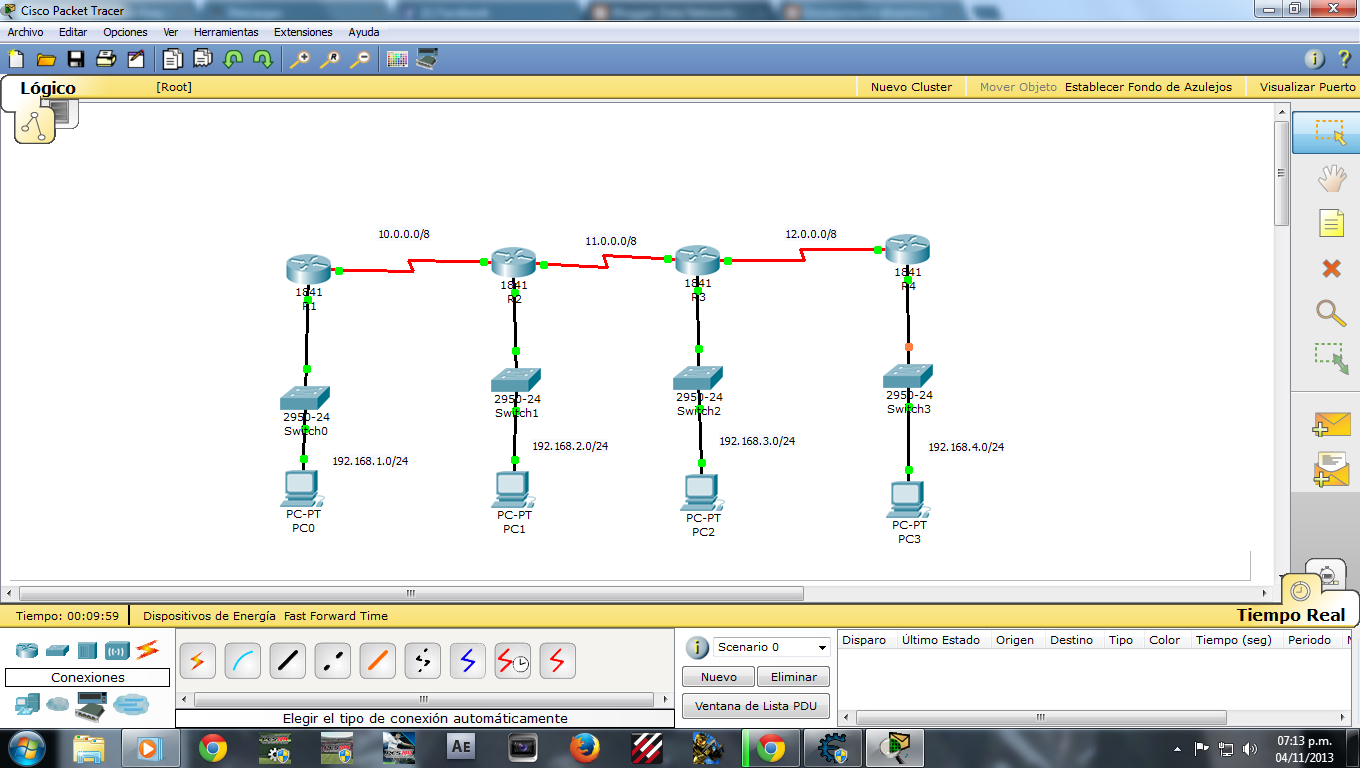

- Creamos la red y le configuramos las interfaces a cada router.
- Después de que la red este creada, y las interfaces configuradas, procederemos a configurar el protocolo de enrutamiento.
- Lo que haremos es entrar en modo configuración global en el router 1 (R1).
- Ahora procedemos a configurar el protocolo de enrutamiento.
R1(config)#router eigrp 1
R1(config-router)#net 192.168.1.0
R1(config-router)#no auto-summary
R1(config-router)#exit
Nota:
- El 1 significa que trabajara en el sistema autónomo #1. todos deben pertenecer al mismo sistema autónomo para poder tener conexión.
- Cuando se utiliza VLSM, es necesario utilizar mascara wildcard, pero en este caso no lo utilizaremos.
- el comando no auto-summary, le indica al router que no haga sumarización de rutas.
- trabaja igual a RIP, se publican las redes directamente conectadas al router.
- Configuramos de igual manera los demás routers.
- Verificamos la tabla de enrutamiento.
R1#show ip route
Nota:
Las rutas que tienen la letra "D", son las configuradas con el protocolo EIGRP.
- Por ultimo verificamos la conexión entre los PC's.
Archivo con la practica.
